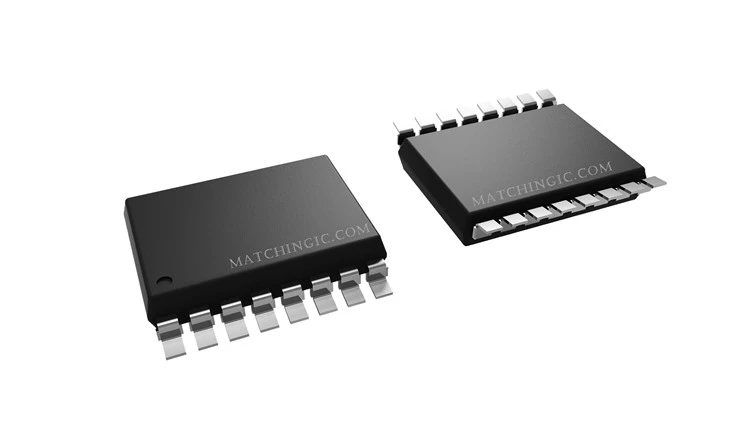

ADUM1300ARW-RL

Bộ cách ly ADUM1300ARW-RL cung cấp ba kênh cách ly riêng biệt với nhiều cấu hình kênh và tốc độ dữ liệu. Việc sử dụng dải điện áp cung cấp từ 2,7 V đến 5,5 V ở cả hai bên mang lại khả năng tương thích với các hệ thống điện áp thấp hơn và cho phép dịch điện áp qua hàng rào cách ly.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

The ADUM1300ARW-RL is a state-of-the-art digital isolator that enables secure bidirectional communication between circuits with different voltage levels (3V and 5V). Operating at temperatures up to 125°C, it offers a high data rate of up to 90 Mbps, precise timing, minimal distortion, and excellent immunity to common-mode transients (>25 kV/μs). Được đóng gói trong một gói thân rộng SOIC chì 16-nhỏ gọn, đây là lựa chọn lý tưởng cho các ứng dụng yêu cầu khả năng cách ly kỹ thuật số mạnh mẽ và đáng tin cậy.

product-1264-965

Những sảm phẩm tương tự:

Phần MFR	ADuM1300ARW	ADUM1300ARW-RL	ADUM1300ARWZ	ADUM1300ARWZ-RL	ADUM1300BRW	ADUM1300BRWZ	ADUM1300BRWZ-RL	ADUM1300CRW	ADUM1300CRW-RL	ADUM1300CRWZ	ADUM1300CRWZ-RL
Sự miêu tả	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số	Bộ cách ly kỹ thuật số
Cổ phần	30000	30000	30000	30000	30000	30000	30000	30000	30000	30000	30000
trạng thái sản phẩm	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực	Tích cực
Công nghệ	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung	Khớp nối điện dung
Kiểu	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung	Mục đích chung
Cách ly điện áp	2500Vrms	2,5kVrms	2,5kVrms	2,5kVrms	2500Vrms	2,5kVrms	2,5kVrms	2500Vrms	2500Vrms	2,5kVrms	2,5kVrms
Tốc độ dữ liệu	1Mbps	1Mbps	1Mbps	1Mbps	10Mbps	10Mbps	10Mbps	90 Mb / giây	90 Mb / giây	90 Mb / giây	90 Mb / giây
Nguồn điện cách ly	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG	KHÔNG
số kênh	3	3	3	3	3	3	3	3	3	3	3
Đầu vào - Mặt 1/Mặt 2	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0
Loại kênh	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều	Một chiều
Chế độ chung Miễn dịch thoáng qua (Tối thiểu)	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs	25kV/µs
Độ trễ lan truyền tpLH & tpHL (Tối đa)	100ns, 100ns	100ns, 100ns	100ns, 100ns	100ns, 100ns	50NS, 50ns	50NS, 50ns	50NS, 50ns	32ns, 32ns	32ns, 32ns	32ns, 32ns	32ns, 32ns
Độ méo độ rộng xung (Tối đa)	40ns	40ns	40ns	40ns	3ns	3ns	3ns	2ns	2ns	2ns	2ns
Thời gian tăng/giảm (typ)	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns	2,5ns, 2,5ns
Cung cấp điện áp	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V
Nhiệt độ hoạt động	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40 độ ~ 125 độ	-40-C ~ 105-C	-40-C ~ 105-C
Gói / Thùng	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16	WSOP16
Bưu kiện	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)	Băng & Cuộn (TR)

CÁC ỨNG DỤNG:

·Cách ly đa kênh đa năng

·Cách ly bộ chuyển đổi dữ liệu/giao diện SPI

·Bộ thu phát RS-232/RS-422/RS{2}}

·Cách ly xe buýt công nghiệp

·Hệ thống ô tô

MÔ TẢ CHUNG:

ADuM1300/ADuM1301¹là các bộ cách ly kỹ thuật số ba kênh dựa trên công nghệ iCoupler® của Analog Devices, Inc.. Kết hợp công nghệ biến áp nguyên khối và CMOS tốc độ cao, các thành phần cách ly này mang lại đặc tính hiệu suất vượt trội vượt trội so với các lựa chọn thay thế, chẳng hạn như bộ ghép quang.

Bằng cách tránh sử dụng đèn LED và điốt quang, thiết bị iCoupler loại bỏ những khó khăn về thiết kế thường liên quan đến bộ ghép quang. Những lo ngại về bộ ghép quang điển hình liên quan đến tỷ số truyền dòng điện không ổn định, hàm truyền phi tuyến cũng như các hiệu ứng nhiệt độ và tuổi thọ được loại bỏ nhờ giao diện kỹ thuật số iCoupler đơn giản và đặc tính hiệu suất ổn định. Nhu cầu về trình điều khiển bên ngoài và các thành phần rời rạc khác được loại bỏ nhờ các sản phẩm iCoupler này. Hơn nữa, các thiết bị iCoupler tiêu thụ 1/10 đến 1/6 công suất của bộ ghép quang ở tốc độ dữ liệu tín hiệu tương đương.

Bộ cách ly ADuM1300/ADuM1301 cung cấp ba kênh cách ly độc lập với nhiều cấu hình kênh và tốc độ dữ liệu khác nhau (xem Hướng dẫn đặt hàng). Cả hai model đều hoạt động với điện áp nguồn ở hai bên từ 2,7 V đến 5,5 V, cung cấp khả năng tương thích với các hệ thống điện áp thấp hơn cũng như cho phép chức năng dịch điện áp qua hàng rào cách ly. Ngoài ra, ADuM1300/ADuM1301 cung cấp độ méo độ rộng xung thấp (<2ns for CRW grade) and tight channel-to-channel matching (<2ns for CRW grade). Unlike other optocoupler alternatives, the ADuM1300/ADuM1301 isolators have a patented refresh feature that ensures dc correctness in the absence of input logic transitions and when power is not applied to one of the supplies.

Chú phổ biến: adum1300arw-rl, nhà sản xuất, nhà cung cấp adum1300arw-rl Trung Quốc
