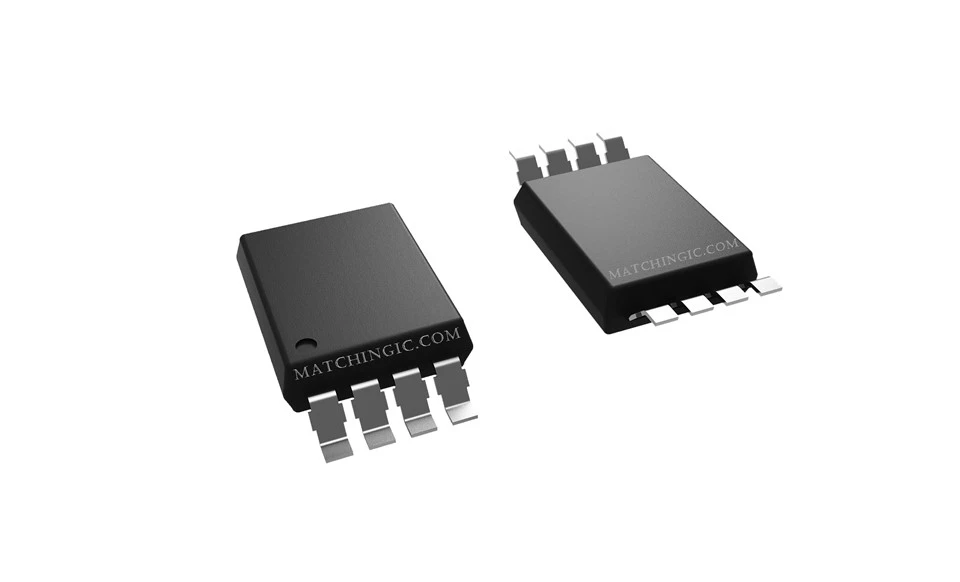

UCC5310MCDWVR

Trình điều khiển cổng cách ly UCC5310MCDWVR nổi lên như một thế lực trong lĩnh vực linh kiện điện tử, cung cấp nhiều tính năng phong phú, hiệu suất mạnh mẽ và các tùy chọn linh hoạt. Các kỹ sư có thể khai thác khả năng của nó để tối ưu hóa thiết kế của họ trên nhiều ứng dụng, đảm bảo hiệu quả, độ tin cậy và tuổi thọ.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Trình điều khiển cổng cách ly UCC5310MCDWVR là một thành phần rất linh hoạt và đáng tin cậy, cung cấp nhiều tính năng như đầu ra phân tách, UVLO được tham chiếu đến các tùy chọn kẹp GND2 và Miller. Nó có sẵn trong các gói 8-pin D và DWV và có độ trễ lan truyền 60 ns, CMTI tối thiểu 100 kV/μs và tuổi thọ rào cản cách ly mạnh mẽ trên 40 năm. Nó có dải điện áp cung cấp đầu vào rộng, điện áp cung cấp trình điều khiển lên đến 33V và xử lý âm 5V trên các chân đầu vào để phù hợp với nhiều cấu hình nguồn điện khác nhau. Đầu vào CMOS và phạm vi nhiệt độ hoạt động từ -40 độ đến +125 độ nâng cao hơn nữa khả năng thích ứng của nó, khiến UCC5310MCDWVR trở thành lựa chọn tuyệt vời cho các ứng dụng yêu cầu độ chính xác, độ tin cậy và tuổi thọ cao.

product-1264-1048

Những sảm phẩm tương tự:

Phần MFR	UCC5310MCDWV	UCC5310MCDWVR
Sự miêu tả	Đầu ghi hình DGTL ISO GATE	Đầu ghi hình DGTL ISO GATE
Cổ phần	30000	30000
trạng thái sản phẩm	Tích cực	Tích cực
Công nghệ	Khớp nối điện dung	Khớp nối điện dung
số kênh	1	1
Cách ly điện áp	3000Vrms	3000Vrms
Chế độ chung Miễn dịch thoáng qua (Tối thiểu)	100kV/chúng tôi	100kV/chúng tôi
Độ trễ lan truyền tpLH / tpHL (Tối đa)	75ns, 75ns	75ns, 75ns
Hiện tại - Đầu ra Cao, Thấp	2.4A, 1.1A	2.4A, 1.1A
Cung cấp điện áp	13.2V ~ 33V	13.2V ~ 33V
Nhiệt độ hoạt động	-40-C ~ 125-C	-40-C ~ 125-C
Gói / Thùng	WSOP8	WSOP8
Bưu kiện	Băng & Cuộn (TR)	Băng & Cuộn (TR)

Các ứng dụng:

• Bộ truyền động động cơ

• Bộ chuyển đổi DC-DC điện áp cao

• UPS và PSU

• Mô-đun nguồn HEV và EV

• Biến tần năng lượng mặt trời

Sự miêu tả:

UCC53x0 là dòng trình điều khiển cổng biệt lập, một kênh được thiết kế để điều khiển MOSFET, IGBT, SiC MOSFET và GaN FET (UCC5350SBD). UCC53x0S cung cấp đầu ra phân chia để điều khiển thời gian tăng và giảm riêng lẻ. UCC53x0M kết nối cổng của bóng bán dẫn với một kẹp bên trong để ngăn chặn sự bật sai do dòng điện Miller gây ra. UCC53x0E có UVLO2 được tham chiếu đến GND2 để có được số đọc UVLO thực sự.

UCC53x0 có sẵn ở dạng gói SOIC-8 (D) 4 mm hoặc SOIC 8,5 mm-8 (DWV) và có thể hỗ trợ điện áp cách ly lên đến 3 kVRMS và 5 kVRMS tương ứng. Với nhiều tùy chọn khác nhau này, dòng UCC53x{10}} rất phù hợp cho các bộ truyền động động cơ và nguồn điện công nghiệp.

So với bộ ghép quang, dòng UCC53x0 có độ lệch giữa các bộ phận thấp hơn, độ trễ truyền thấp hơn, nhiệt độ hoạt động cao hơn và CMTI cao hơn.

Chú phổ biến: ucc5310mcdwvr, nhà sản xuất, nhà cung cấp ucc5310mcdwvr Trung Quốc
